UNIT RACK
유닛랙 시스템 & DC 분전반

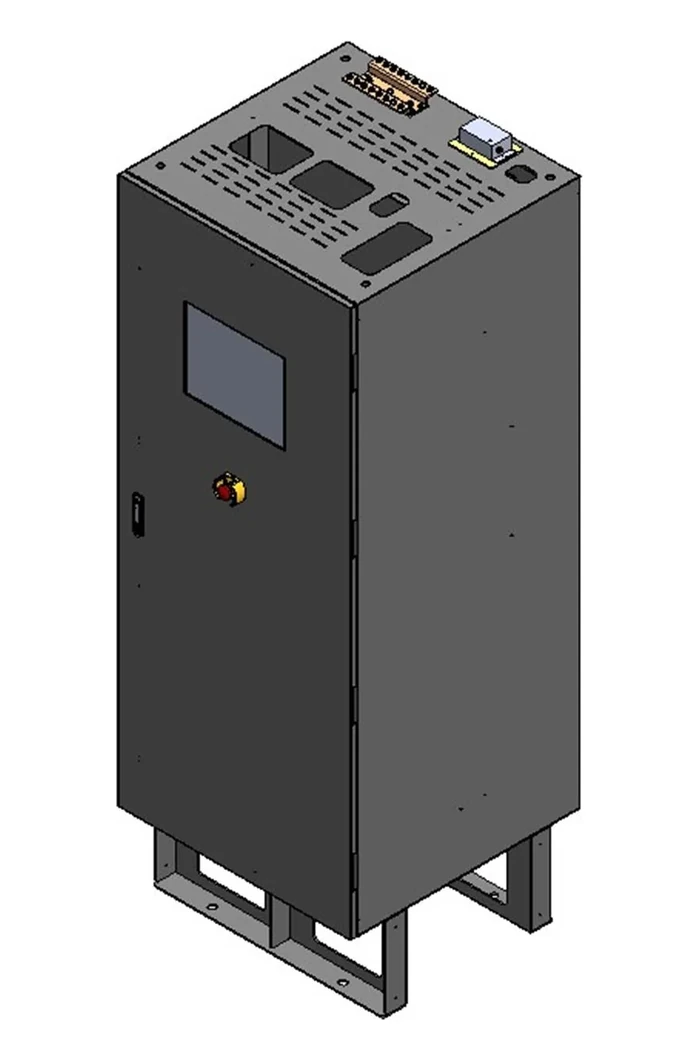

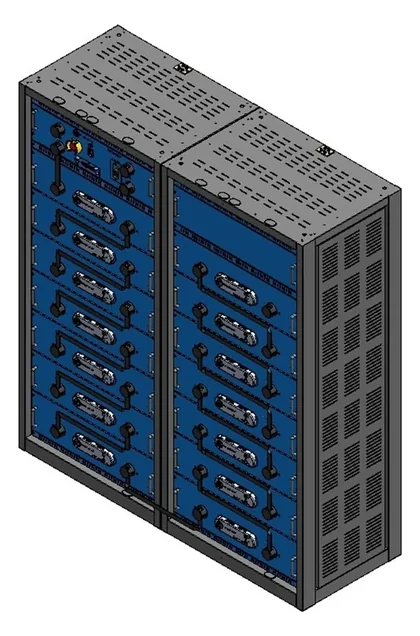

ESS용 리튬 2차전지 시스템으로, 작동 범위를 벗어난 과충전·과방전·과전류·고온 등 이상 상태를 진단하고 감시하는 BPU를 포함합니다. 다수의 유닛랙은 DC 분전반을 통해 병렬 연결되며, PCS의 DC부와 결합해 기본 구성을 완료합니다.
03 — Products / ESS
대용량 ESS — 랙 단위 확장 구조
모듈에서 유닛랙, 배터리 뱅크로 이어지는 단순하고 예측 가능한 확장 구조를 따릅니다.
대용량 ESS — 랙 단위 확장 구조

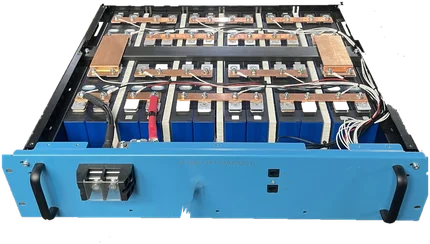

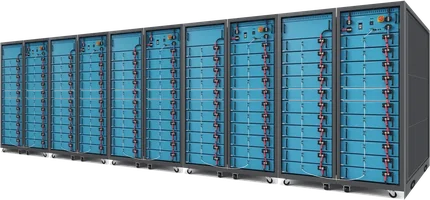

현진이앤에스의 ESS는 모듈 → 유닛랙 → 배터리 뱅크로 이어지는 단순하고 예측 가능한 확장 구조를 따릅니다. 100kWh급과 50kWh급 랙을 기본 단위로 하여, DC 분전반을 통해 다수의 랙을 병렬 연결하고 PCS와 결합해 BESS를 완성합니다. 필요한 용량만큼, 필요한 시점에 증설할 수 있습니다.
-

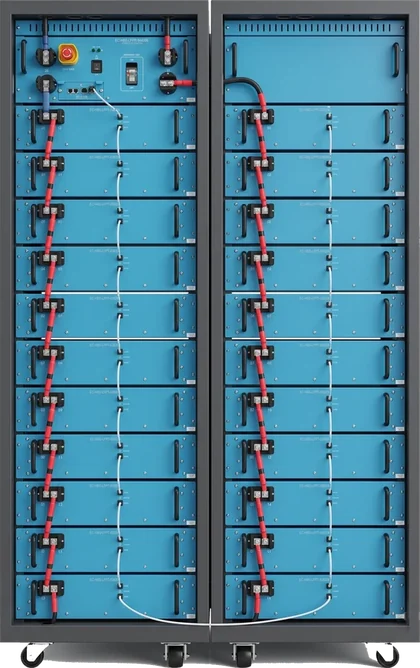

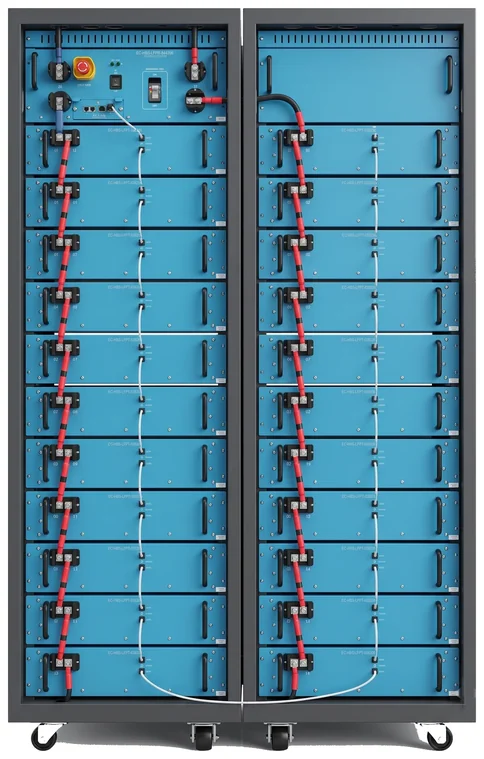

100kWh급 랙
중·대형 산업용 및 신재생 연계 프로젝트의 표준 단위. 병렬 확장으로 MWh급까지 대응합니다.
-

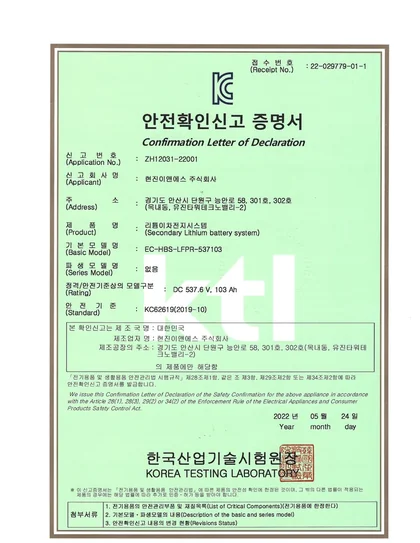

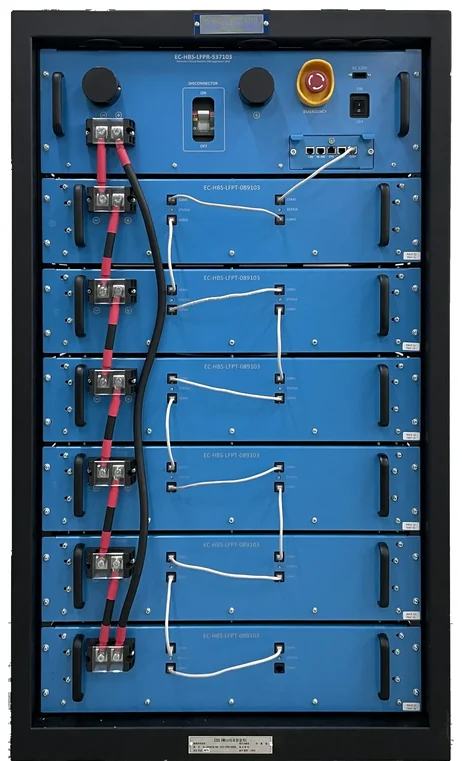

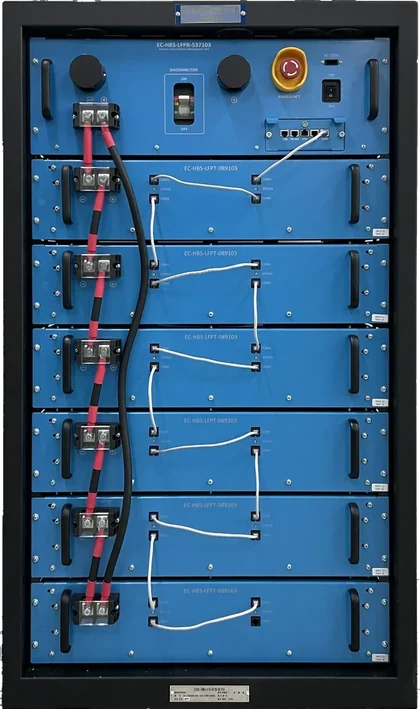

50kWh급 랙

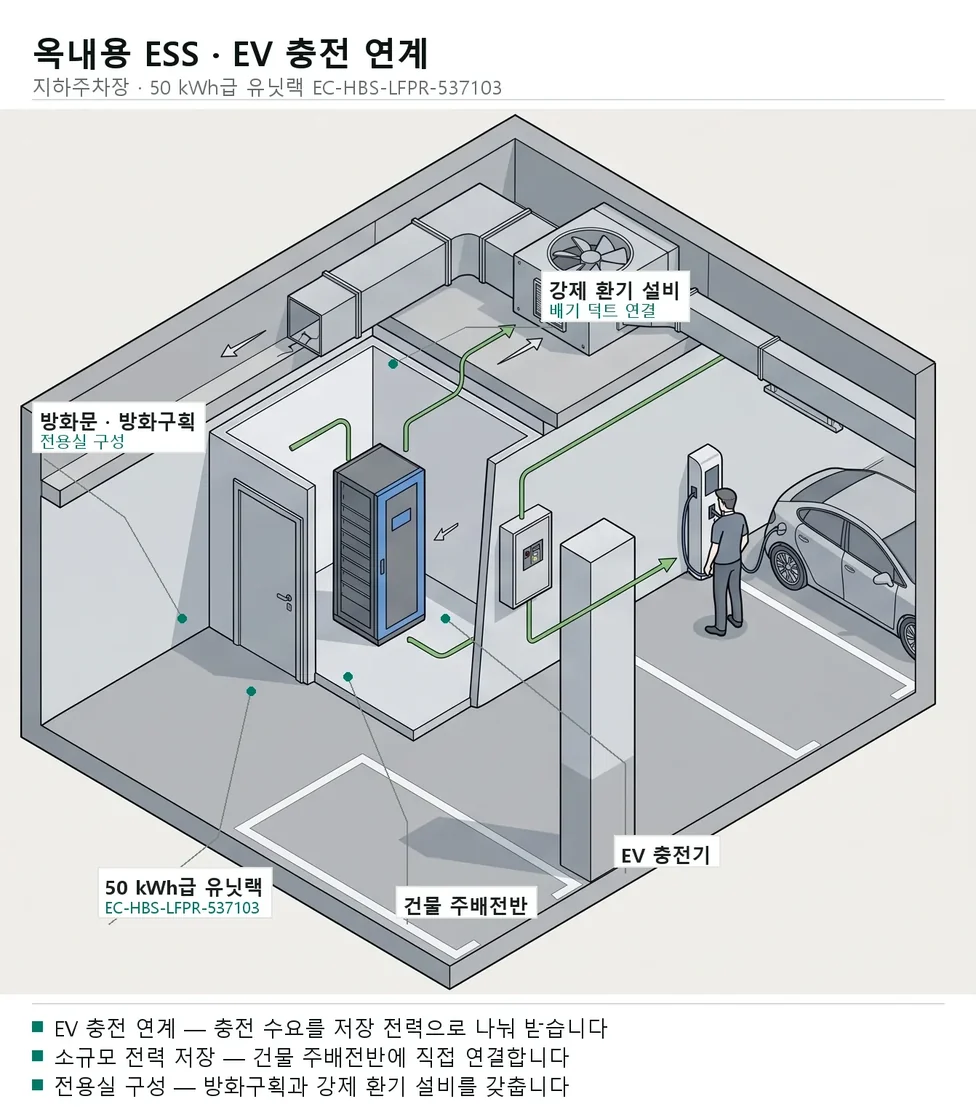

설치 공간과 초기 투자 부담이 제한적인 현장을 위한 소형 단위. 단계적 증설에 유리합니다.
-
전 모델 LiFePO₄ 공통
용량 등급과 무관하게 동일한 셀 화학과 동일한 보호 체계를 적용합니다.
랙 라인업

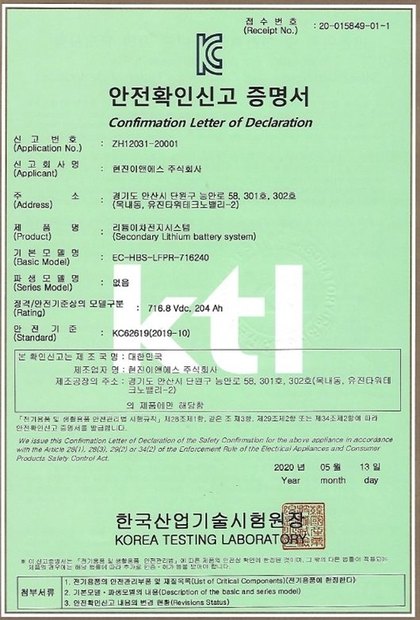

| 구분 | 100kWh급 랙 | 50kWh급 랙 | EC-HBS-LFPR-716240 |
|---|---|---|---|
| 용량 등급 | 100 kWh급 | 50 kWh급 | 172 kWh (Rated 146.23 kWh) |
| 셀 화학 | LiFePO₄ | LiFePO₄ | LiFePO₄ |
| 시스템 구성 | 모듈 → 유닛랙 | 모듈 → 유닛랙 | 16S2P Module × 14EA |
| 보호 장치 | BPU 내장 (4중 판정) | BPU 내장 (4중 판정) | BPU 내장 (4중 판정) |
| 확장 방식 | DC 분전반 병렬 확장 | DC 분전반 병렬 확장 | DC 분전반 병렬 확장 |
| 주요 적용 | 산업용 · 신재생 연계 | 소규모 상업 · 단계 증설 | 컨테이너형 대용량 |
※ 상세 전기적 사양(정격 전압, 충·방전 전류, 외형 치수 등)은 프로젝트 조건에 따라 달라집니다. 정식 사양서는 문의 시 제공해 드립니다.
PROTECTION
배터리 보호 시스템 (BPS)
Battery Rack이 Fault(전압·온도·전류·통신 이상) 상태일 경우 이를 4중으로 체크하여 배터리의 충·방전 지속 여부와 차단 여부를 결정합니다. 판단의 근거를 다중화함으로써 오작동에 의한 불필요한 정지와 실제 위험의 미검출을 동시에 줄입니다.
MONITORING

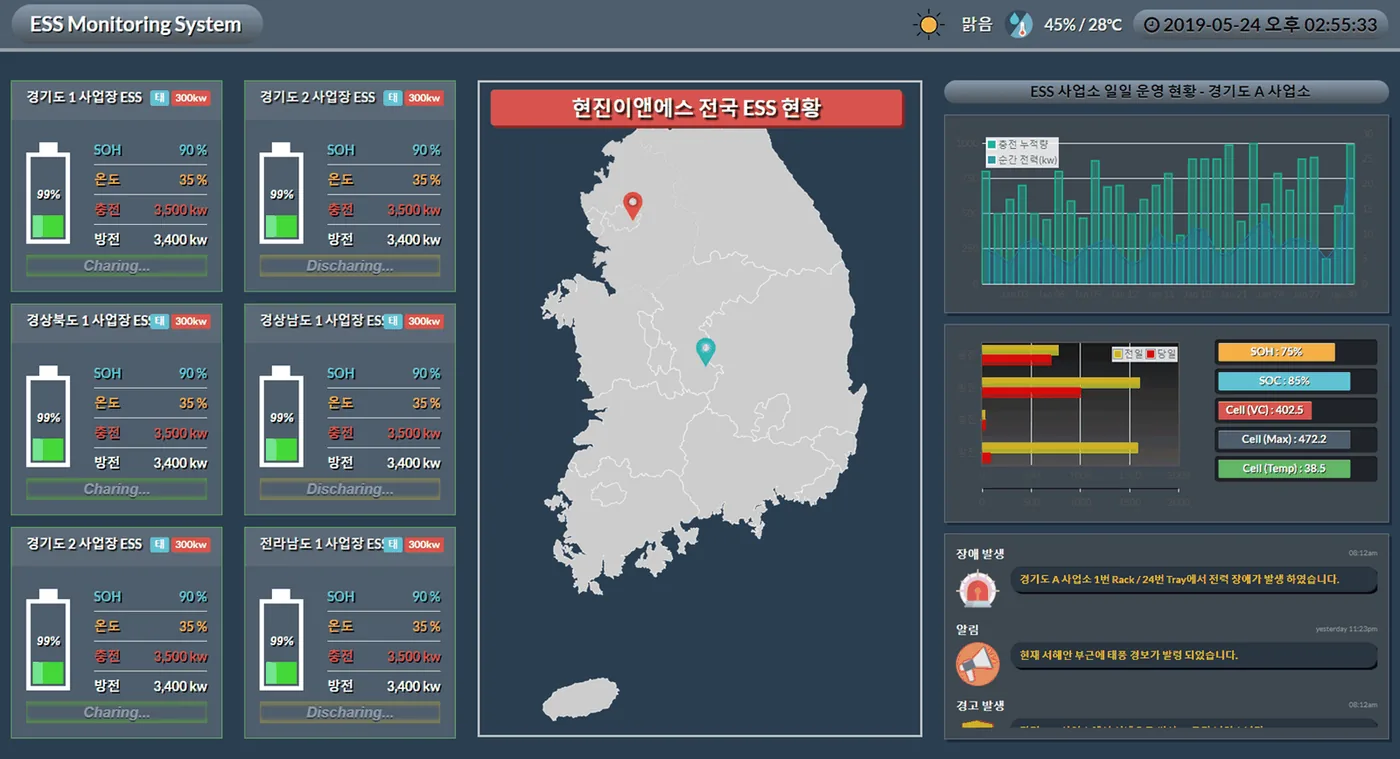

EnergyCentre® 통합 관제 시스템
현진이앤에스가 설치한 모든 Battery Rack의 현황과 Fault 상태를 상세하게 실시간으로 모니터링합니다. 당사는 이 통합 관제 시스템을 직접 운영하여 ESS가 최적의 조건으로 가동되도록 지속적인 감시 서비스를 제공합니다.
PACKAGE

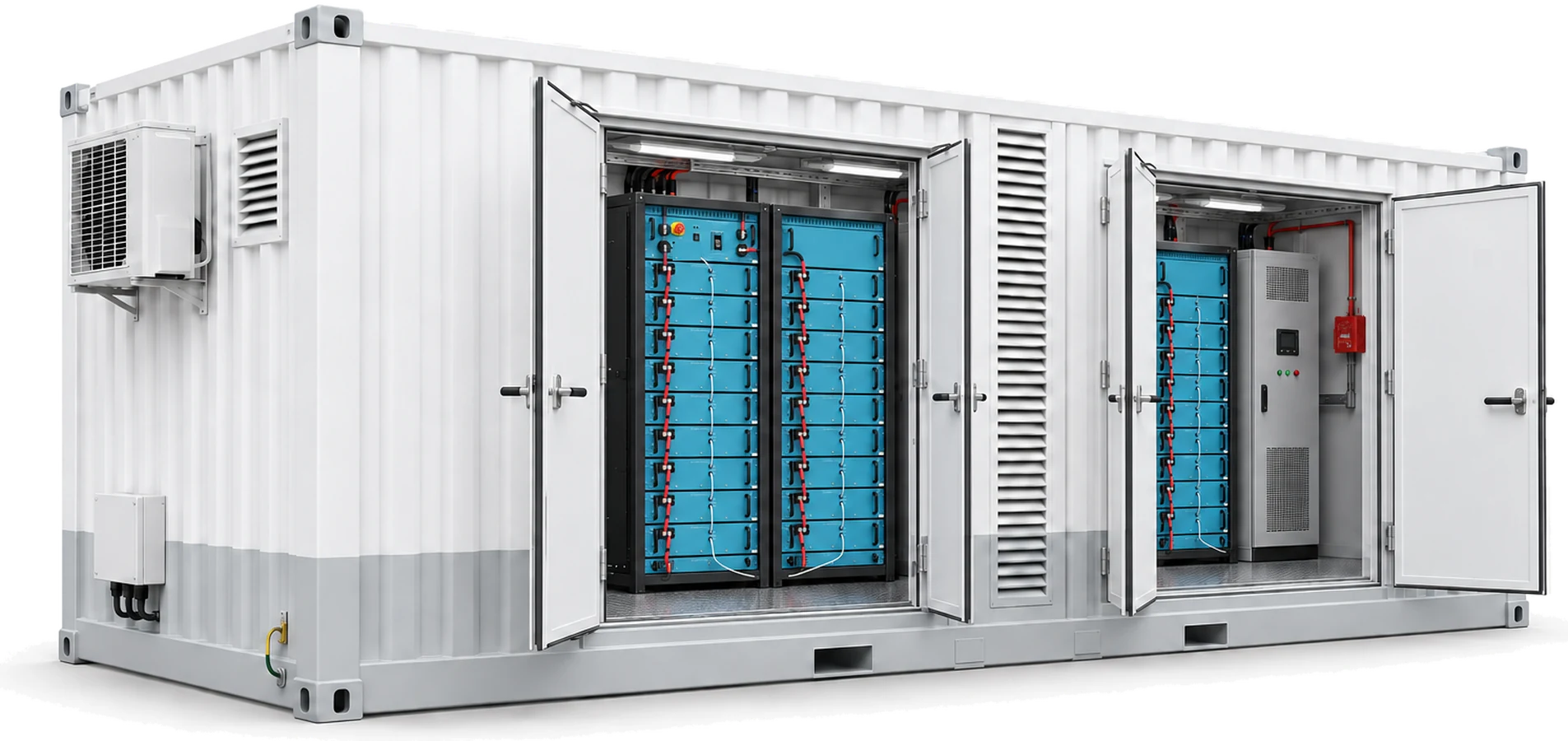

ESS 패키지 솔루션 · E-House

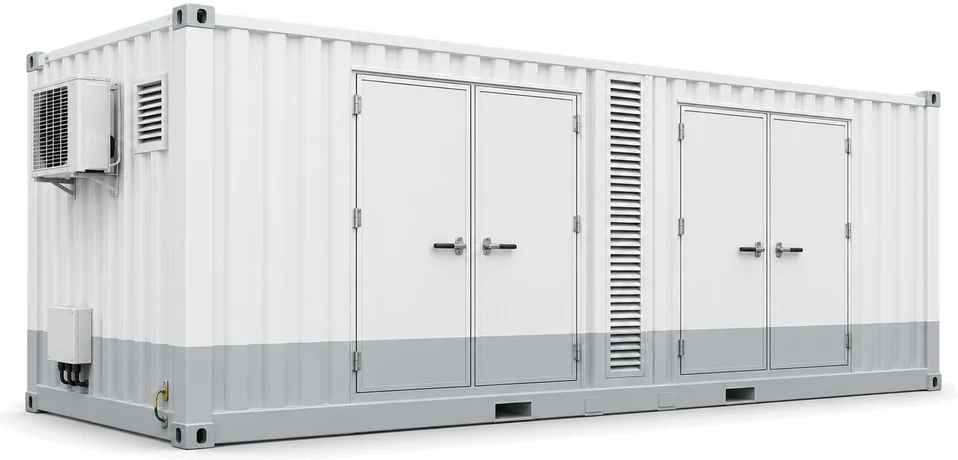

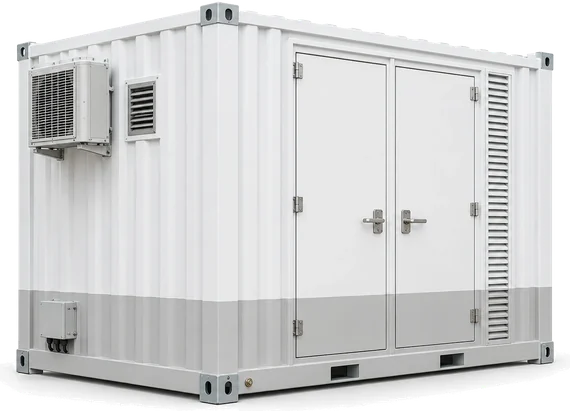

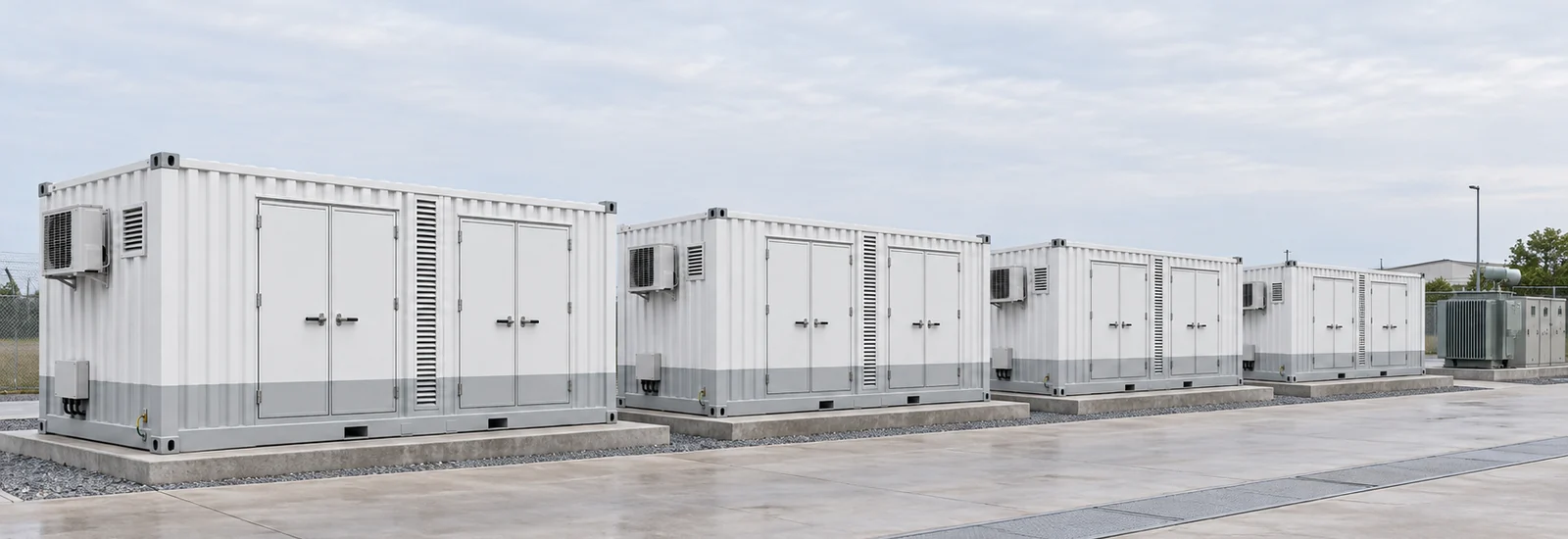

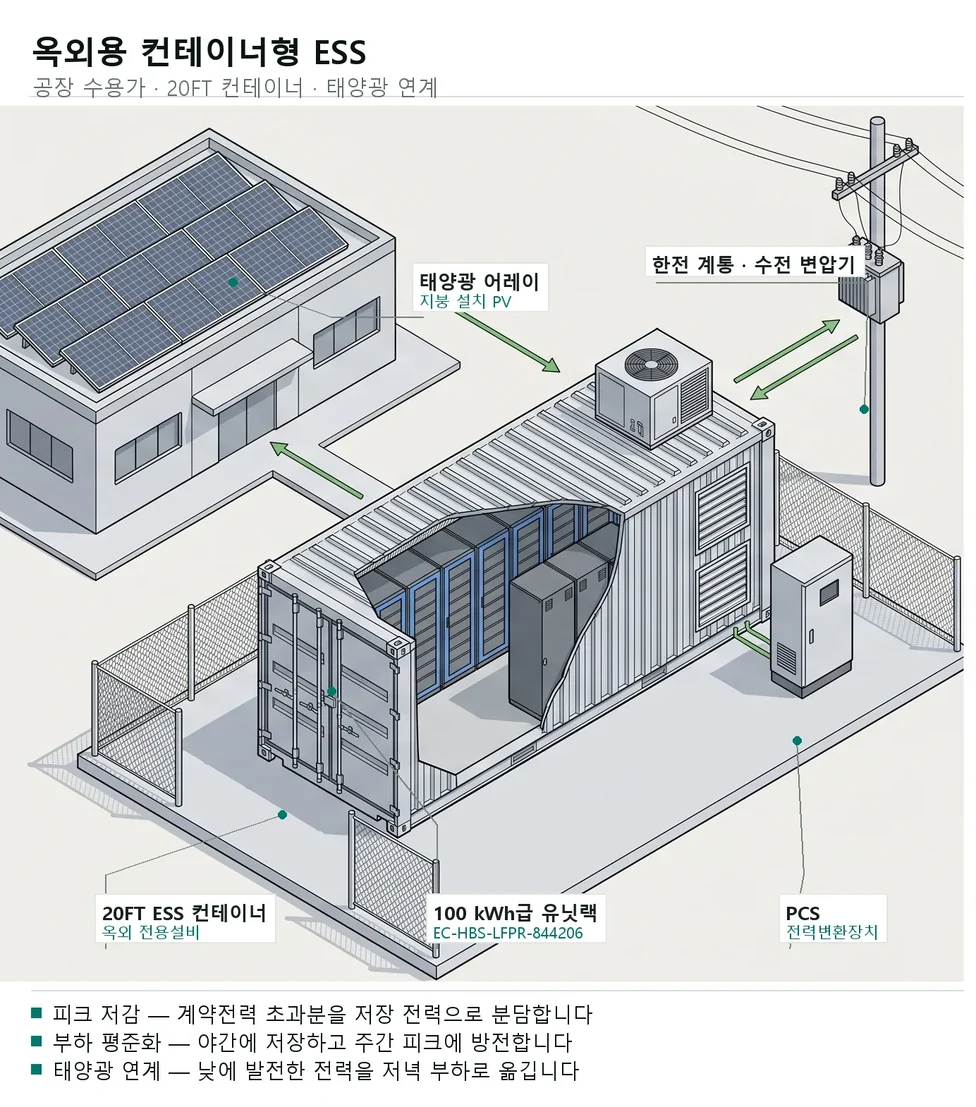

100kWh·200kWh 캐비닛형부터 10FT(0.5MWh)·20FT(1MWh)·40FT(2MWh) 컨테이너형까지 제공합니다. 배터리 유닛랙, PCS, AC/DC MCCB, PMS·MBMS·EMUS, HVAC, 소방(HARON·감지기), 보안(CCTV·도어록), 네트워크 장치와 UPS가 하나의 패키지로 통합됩니다.
